擺線泵類型及命名

擺線轉子油泵是一種特殊齒形的內嚙合齒輪泵。

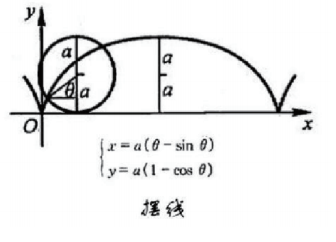

內齒輪（外轉子）與其內側的外齒輪（內轉子）相互咬合旋轉，齒形根據擺線的擺動軌跡成型，因此以其軌跡的學名命名，稱為擺線泵。

優點：結構簡單、尺寸緊湊、噪聲小、運轉平穩、高轉速性能良好等；

缺點：流量脈動大，加工精度要求高。

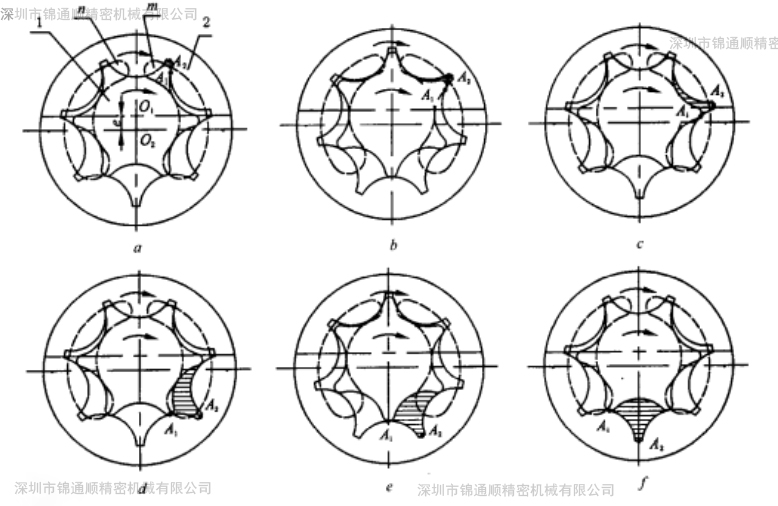

內、外轉子相差一齒,圖1中內轉子為六齒,外轉子為七齒,由于內外轉子是多齒嚙合,這就形成了若干密封容積。當外轉子圍繞中心O2旋轉時,帶動內轉子繞內轉子中心O1作同向旋轉。這時,由內轉子齒頂A1和外轉子齒谷 A2間形成的密封容積C(圖1中虛線部分),隨著轉子的轉動密封容積就逐漸擴大,于是就形成局部真空,油液從配油窗口b被吸入密封腔,至A1′、A2′位置時封閉容積最大,這時吸油完畢。當轉子繼續旋轉時,充滿油液的密封容積便逐漸減小,油液受擠壓,于是通過另一配油窗口a將油排出,至內轉子的另一齒全部和外轉子的齒凹A2全部嚙合時,壓油完畢,內轉子每轉一周,由內轉子齒頂和外轉子齒谷所構成的每個密封容積,完成吸、壓油各一次,當內轉子連續轉動時,即完成了液壓泵的吸排油工作。

擺線齒輪油泵的外轉子齒形是圓弧,內轉子齒形為短幅外擺線的等距線,故又稱為內嚙合擺線齒輪油泵,也叫轉子泵。

擺線齒輪油泵有許多優點,如結構緊湊,體積小,零件少,轉速可高達1800r/mim,運動平穩,噪聲低,容積效率較高等。缺點是流量脈動大,轉子的制造工藝復雜等,已采用粉末冶金壓制成型。隨著工業技術的發展,擺線潤滑齒輪油泵的應用將會愈來愈廣泛擺線潤滑齒輪油泵可正、反轉,可作液壓馬達用。

擺線泵的主要用途中在不斷地擴展也就能夠使得科技的進步有了更好的發展。以上就是關于擺線泵的工作原理、泵結構及用途介紹的全部內容，希望上面的內容對您了解擺線泵有所幫助。
